Transformadores Dry Type: una alternativa para instalaciones donde la seguridad importa
Cuando pensamos en un transformador eléctrico, probablemente imaginamos un equipo sumergido en aceite.
Pero existe otra tecnología que prescinde de los líquidos aislantes y utiliza materiales sólidos de aislamiento y aire para el enfriamiento: los transformadores Dry Type o de tipo seco.
Esta característica los convierte en una alternativa especialmente interesante para determinadas instalaciones donde factores como la seguridad contra incendios, el espacio disponible, el mantenimiento y las condiciones ambientales forman parte de los criterios de diseño.
Pero ¿qué los hace diferentes y cuándo tiene sentido utilizarlos?

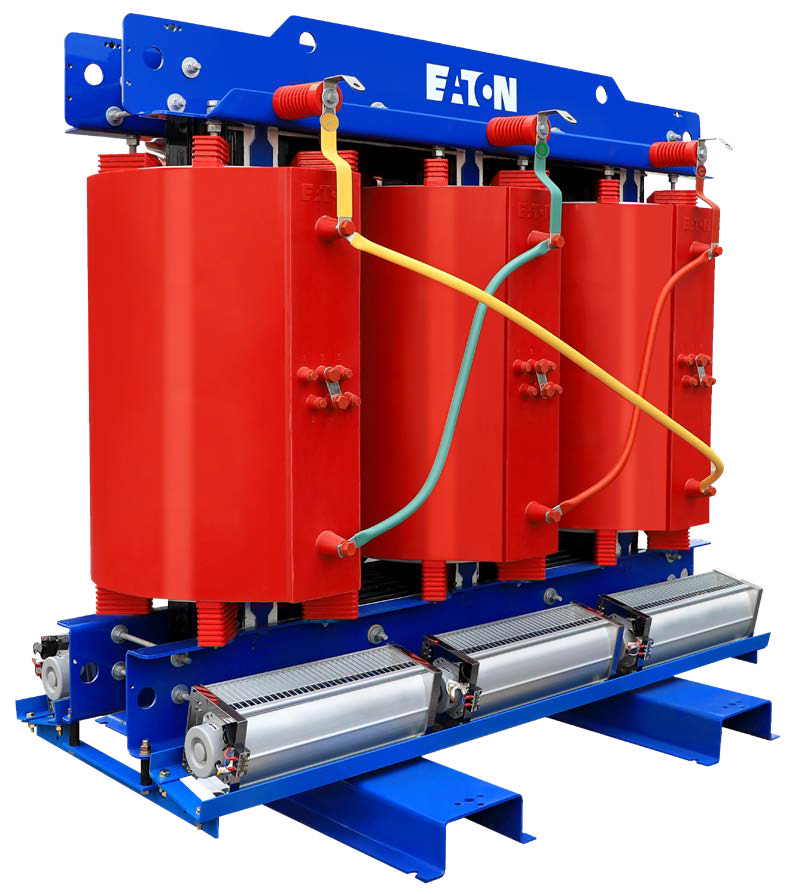

¿Qué es un transformador Dry Type?
Un transformador Dry Type es un equipo eléctrico diseñado para transformar los niveles de tensión sin utilizar aceite u otro líquido como medio principal de aislamiento y refrigeración.
En lugar de un sistema de aislamiento líquido, estos transformadores utilizan materiales aislantes sólidos. Dependiendo de su construcción, pueden emplear tecnologías como resina fundida (cast resin), VPI (Vacuum Pressure Impregnated) y otros sistemas de encapsulado o impregnación.
El calor generado durante su funcionamiento se disipa mediante sistemas de refrigeración, normalmente utilizando aire.
En términos sencillos:
- Transformador convencional:
⚡ Transformación eléctrica + aislamiento/refrigeración mediante líquido.
- Dry Type:
⚡ Transformación eléctrica + aislamiento sólido + refrigeración mediante aire.
Esta diferencia constructiva tiene consecuencias importantes a la hora de diseñar una instalación.
¿Por qué eliminar el aceite?
Aquí está una de las características que más llama la atención.
Al no utilizar aceite como medio principal de aislamiento, los transformadores Dry Type eliminan de la instalación determinados riesgos y requerimientos asociados con los líquidos aislantes.
Esto puede ser especialmente relevante cuando el transformador debe instalarse cerca de personas, equipos sensibles o dentro de edificaciones.
Los fabricantes destacan entre sus ventajas la reducción del riesgo asociado a materiales inflamables y la ausencia de posibles fugas de aceite. También pueden reducir ciertos requerimientos relacionados con contención y protección contra derrames.
Por eso esta tecnología se encuentra en aplicaciones donde la seguridad y las condiciones ambientales tienen un peso importante.
¿Dónde se utilizan los transformadores Dry Type?
No existe un único tipo de instalación para estos transformadores.
Su aplicación depende de factores como la potencia requerida, niveles de tensión, condiciones ambientales, espacio disponible y requisitos particulares del proyecto.
Entre las aplicaciones habituales se encuentran:
🏢 Edificios comerciales
Centros comerciales, edificios de oficinas y otras instalaciones donde los equipos eléctricos pueden ubicarse dentro de la infraestructura.
🏭 Instalaciones industriales
Plantas de producción, fábricas y procesos industriales que requieren transformación y distribución de energía eléctrica.
🏥 Hospitales e instalaciones críticas
En estos espacios, la seguridad y la continuidad de la infraestructura eléctrica pueden ser factores especialmente importantes.
🖥️ Centros de datos
Los centros de datos requieren sistemas eléctricos diseñados para operar de forma confiable y con altos niveles de disponibilidad.
⚡ Proyectos de energía
Los transformadores Dry Type también pueden formar parte de instalaciones relacionadas con generación y distribución eléctrica, incluyendo determinados proyectos de energías renovables.
Dry Type vs. transformador en aceite
La pregunta no debería ser simplemente:
“¿Cuál es mejor?”
La pregunta correcta es:
“¿Cuál es más adecuado para este proyecto?”
Los transformadores secos y los transformadores en aceite responden a diferentes necesidades de diseño.
| Característica | Dry Type | Transformador en aceite |
|---|---|---|
| Medio de aislamiento | Sólido / resina / aire, según tecnología | Líquido aislante |
| Riesgo asociado a fugas de aceite | No aplica | Sí |
| Instalaciones interiores | Puede ser una alternativa adecuada | Requiere considerar condiciones y protecciones específicas |
| Mantenimiento | Generalmente menor al no gestionar aceite | Incluye actividades asociadas al sistema de aislamiento líquido |
| Seguridad contra incendios | Alta, dependiendo del diseño y clasificación | Requiere considerar las características del líquido y la instalación |
| Aplicaciones | Comerciales, industriales, infraestructura, entre otras | Amplio rango de aplicaciones de distribución y potencia |
La selección debe hacerse considerando las condiciones reales de operación y los requerimientos técnicos del proyecto, no únicamente el tipo de transformador.
Además, la tecnología Dry Type no significa que el equipo sea completamente libre de mantenimiento. La inspección, limpieza, conexiones, ventilación y sistemas de protección continúan siendo importantes para garantizar un funcionamiento adecuado.
¿Cuáles son las ventajas de un transformador Dry Type?
Entre las principales características que hacen atractiva esta tecnología se encuentran:
- Seguridad
La ausencia de aceite reduce los riesgos relacionados con fugas y materiales líquidos inflamables. Algunas tecnologías de resina están diseñadas además para ofrecer características de baja inflamabilidad y comportamiento frente al fuego.
- Instalación en interiores
Su construcción permite considerar aplicaciones en interiores donde la seguridad y las condiciones de instalación son factores determinantes.
- Menor mantenimiento asociado al aceite
Al no existir aceite aislante que gestionar, se eliminan las actividades específicas relacionadas con inspección, tratamiento o reemplazo de este líquido.
- Menor riesgo ambiental asociado a derrames
Al no utilizar aceite como aislamiento principal, desaparece el riesgo de una fuga de este líquido desde el transformador.
- Flexibilidad de aplicación
Dependiendo de su diseño, los transformadores Dry Type pueden adaptarse a diferentes condiciones ambientales y requerimientos de instalación.
¿Son siempre la mejor alternativa?
No necesariamente.
Y esta es una aclaración importante para cualquier contenido técnico de MSA.
La selección de un transformador debe considerar variables como:
- Potencia nominal.
- Tensión primaria y secundaria.
- Frecuencia.
- Tipo de carga.
- Condiciones ambientales.
- Temperatura ambiente.
- Altitud.
- Nivel de cortocircuito.
- Espacio disponible.
- Requerimientos de ventilación.
- Normativa aplicable.
- Condiciones de instalación.
- Requerimientos de eficiencia.
Además, dependiendo de la aplicación, un transformador Dry Type puede presentar limitaciones de potencia y tensión frente a determinadas soluciones en aceite. ABB, por ejemplo, señala que las características térmicas y de refrigeración condicionan las aplicaciones de las tecnologías secas en determinados rangos de potencia y tensión.
Por eso, seleccionar un transformador no debería comenzar por elegir una referencia de catálogo, sino por entender el proyecto.
¿Qué debes considerar antes de seleccionar un Dry Type Transformer?
Antes de solicitar una cotización, es recomendable tener claramente definidos algunos parámetros técnicos.
⚙️ Potencia
¿Cuántos kVA necesita la instalación?
⚡ Tensiones
¿Cuál es la tensión de entrada y cuál debe ser la tensión de salida?
🔌 Tipo de carga
¿El transformador alimentará iluminación, motores, maquinaria, equipos electrónicos, sistemas críticos u otro tipo de carga?
🌡️ Condiciones de instalación
¿Estará en un espacio interior? ¿Existe ventilación suficiente? ¿Cuál es la temperatura ambiente y la altitud del lugar?
🏗️ Espacio disponible
Las dimensiones y configuración del equipo deben ser compatibles con el espacio destinado para su instalación.
🛡️ Requerimientos de protección
La coordinación con protecciones eléctricas, conductores, barras y demás elementos del sistema debe formar parte del diseño.
En algunos casos, incluso pueden contemplarse sistemas de ventilación forzada para manejar condiciones específicas de carga, siempre que el diseño del transformador y la instalación lo permitan.
La pregunta no es solamente qué transformador necesitas
Es qué necesita tu instalación.
Los transformadores Dry Type ofrecen una alternativa tecnológica para proyectos donde la seguridad, las condiciones ambientales, la ubicación del equipo y los requerimientos de mantenimiento son factores relevantes.
Sin embargo, la selección correcta depende de las características particulares de cada proyecto.
